تفاصيل المنتج:
|
| اسم: | أربعة حبل ميكانيكي صدفي كرين دلو | نوع المسكة: | نوع صدفي |
|---|---|---|---|
| رقم الحبل: | أربعة حبل | أسلوب: | نوع ميكانيكي |
| فتح قوة الإغلاق: | رفع الرافعة | مقدار: | 0.5 ~ 45 متر مكعب |
| كثافة المواد: | 0.8 ~ 3.3t / CBM | معدل البكرة: | 3 ~ 6 |
| إبراز: | صدفي كرين دلو 45CBM,دلو رافعة صدفي ميكانيكي,45CBM دلو انتزاع صدفي |
||
أربعة حبل ميكانيكي صدفي كرين دلو 0.5CBM ~ 45CBM عالية القوة
أربعة حبل ميكانيكي صدفي كرين دلو بريف مقدمة
دلو الإمساك بأربعة حبال مناسب لجميع أنواع الرافعات بهيكل جهاز الرفع المزدوج ، كل جهاز رفع به حبال مزدوجة.الاستيلاء على المواد السائبة ، والعمل الموثوق ، والتشغيل المريح ، والكفاءة العالية ، والتطبيق الواسع ؛ تستخدم على نطاق واسع في صناعة بناء الموانئ ، والمرفأ ، والطرق السريعة ، والجسور.
أربعة دلو انتزاع حبل ينتمي إلى الاستيلاء الميكانيكي.لا يحتوي الاستيلاء الميكانيكي نفسه على هيكل مفتوح ومغلق ، هيكل مفتوح / مغلق مصنوع بشكل أساسي من حبل أو مرتبط بالقوة الدافعة الخارجية ، وفقًا لخصائص التشغيل ، يمكن تصنيفها إلى حبل واحد ، إمساك بحبل مزدوج ، أربعة حبال ، الأكثر شيوعًا هو الاستيلاء على الحبل المزدوج.
انتزاع صدفي ذو أربعة حبال: يستخدم في الميناء ، والأرصفة ، وساحة شحن المحطة ، والمناجم ، إلخ ، لتحميل جميع أنواع البضائع السائبة ، والمعادن ، والفحم ، والرمل ، والحجر ، وما إلى ذلك ، ويمكن استخدامه أيضًا في التنقيب عن الصخور ، وحفر خندق الأساس ، و بناء الطرق السريعة ، هندسة مد المسار ، إلخ.
أربعة حبل الميكانيكية صدفي كرين دلو جدول المواصفات الفنية
|
الحجم (م 3) |
يكتب |
كثافة المواد (t / m3) |
تتضاعف قوة البكرة |
Wirerope ديا. (مم) |
قطر البكرة (مم) |
الاستيلاء على الوزن الذاتي (كلغ) |
قدرة الرافعة (ر) |
حجم الرأس: axbxh (مم) |
أقصى فتحة D (مم) |
ملاحظات |
|
1 |
ثقيل |
> 1.8-2.9 |
5 |
Φ14 |
Φ350 |
2.1 |
5 |
1850 × 1224 × 2635 |
2544 |
|
|
1.5 |
منتصف |
> 1-1.8 |
5 |
Φ14 |
Φ350 |
2.25 |
5 |
2150 × 1324 × 2765 |
2798 |
|
|
2.5 |
ضوء |
> 0.5-1 |
3 |
Φ14 |
Φ350 |
2.38 |
5 |
2350 × 1570 × 2985 |
3227 |
|
|
2 |
ثقيل |
> 1.8-2.9 |
5 |
Φ18 |
Φ500 |
3.94 |
10 |
2410x1612x3184 |
3070 |
|
|
3 |
منتصف |
> 1.0-1.8 |
5 |
Φ18 |
Φ500 |
4.4 |
10 |
2650 × 1642 × 3301 |
3308 |
|
|
5 |
ضوء |
> 0.5-1 |
3 |
Φ18 |
Φ500 |
4.6 |
10 |
2950 × 1988 × 3549 |
3790 |
|
|
3 |
ثقيل |
> 1.8-2.9 |
5 |
Φ21.5 |
Φ610 |
6.4 |
15 |
2616 × 1806 × 3856 |
3326 |
|
|
4.5 |
منتصف |
> 1-1.8 |
5 |
Φ21.5 |
Φ610 |
6.98 |
15 |
2956 × 1906 × 4076 |
3756 |
|
|
2.5 |
ضوء |
0.86 |
4 |
Φ18 |
Φ500 |
2.83 |
5 |
2350 × 1560 × 3350 |
3150 |
|
|
2 |
منتصف |
> 1-1.6 |
5 |
Φ16 |
Φ400 |
2.5 |
5 |
2200 × 1500 × 2926 |
3000 |
|
|
5 |
ثقيل |
2 |
6 |
Φ19.5 |
Φ500 |
9.6 |
20 |
2950 × 1914 × 4820 |
5000 |
سن |
|
1.8 |
ثقيل |
2-2.8 |
5 |
Φ19.5 |
Φ500 |
5.5 |
10 |
2150 × 1470 × 3340 |
3200 |
|
|
9 |
ضوء |
0.95 |
3 |
Φ16 |
Φ400 |
7.4 |
15 |
3385 × 2356 × 4695 |
4900 |
|
|
0.5 |
ثقيل |
> 1.7-2.5 |
5 |
Φ27 |
Φ700 |
2 |
5 |
1600 × 950 × 2197 |
1800 |
|
مبدأ العمل بأربعة حبل ميكانيكي صدفي الشكل
في جميع أنواع الرافعات مع مجموعتين من أسطوانة المحرك (رافعة المحرك) ، كل أسطوانة محرك جماعية تقود حبلين سلكيين ، يصنعون مجموعة حبال سلكية واحدة متجذرة في إطار التوازن للدعم ، مجموعة أخرى من الحبل السلكي تمر بكرة العارضة العلوية و بكرة العارضة السفلية ، تُركب كتلة البكرة كدلو مسك مفتوح ومغلق.
بداية العمل ، سيرفع حبل السلك الداعم دلو الإمساك في مكان جيد ، ثم يغلق حبل الدعم ، ويعتمد على الوزن الساكن للحزمة السفلية التي أجبرت العمود الكبير للأسفل مع فتح المركز لجسم الإمساك.عندما تلمس لوحتا الأذن تحطمت القطعة معًا ، فإن جزء جسم الإمساك مفتوح إلى أقصى حد.عند فتح دلو الإمساك ، تزداد بكرة الشعاع العلوي وأسفل مركز بكرة الشعاع.ثم يتم وضع حبل الدعم ، وسقوط دلو الإمساك المفتوح على المواد الملتقطة أعلاه ، ومعبأ حول حبل الفتح والإغلاق ، وتعود بكرة الشعاع العلوي والمسافة المركزية لبكرات الحزمة السفلية إلى موضعها الأصلي.وبالتالي إكمال عملية الاستيلاء على المواد.أخيرًا ، رفع حبل الفتح والإغلاق وحبل الدعم في نفس الوقت ، يتم رفع دلو الإمساك بالكامل ، وفقًا للرافعة ، قم بتحريك دلو الإمساك إلى ساحة التفريغ ، وتفريغ المواد.

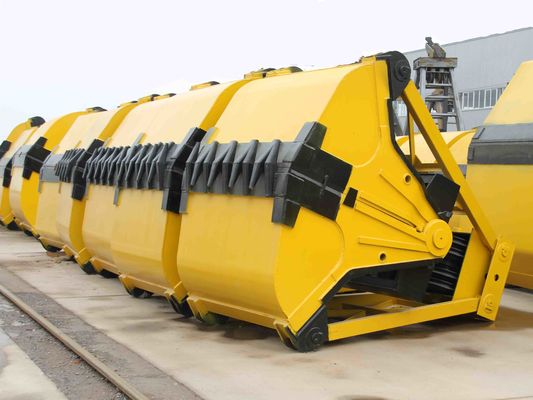

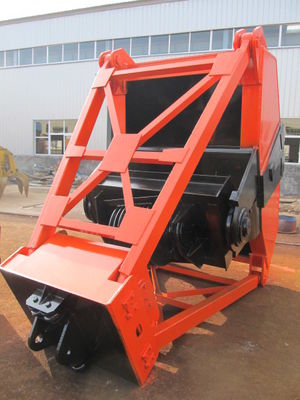

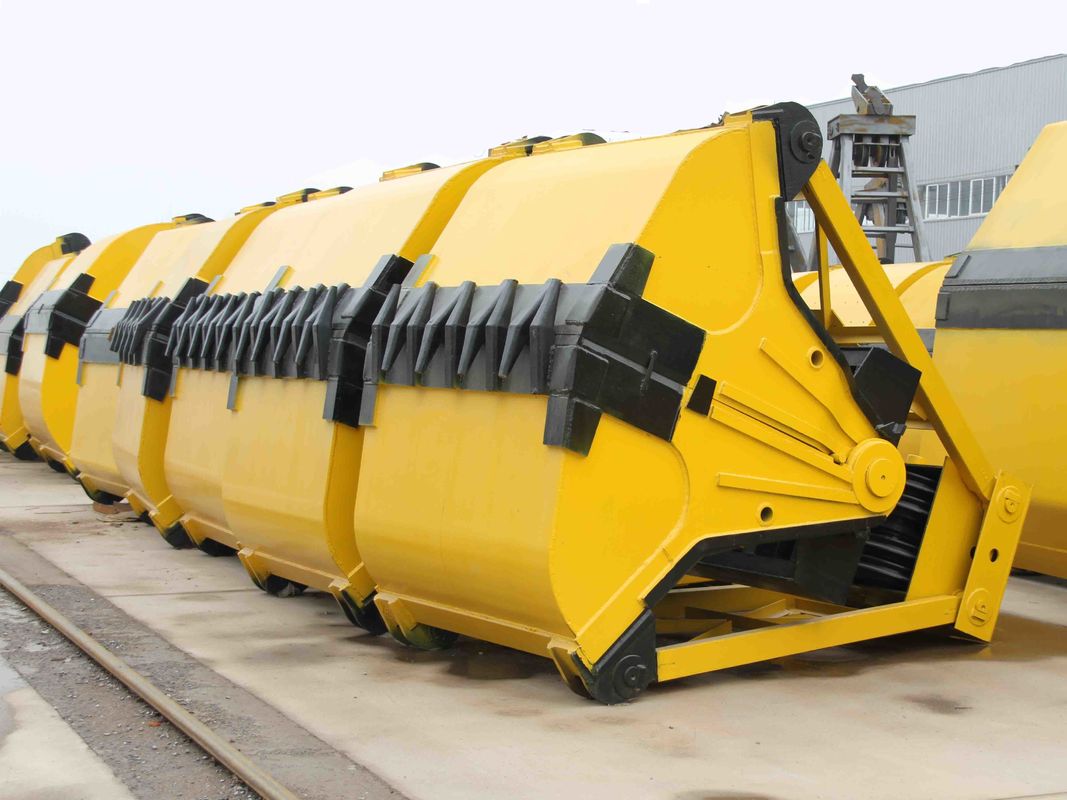

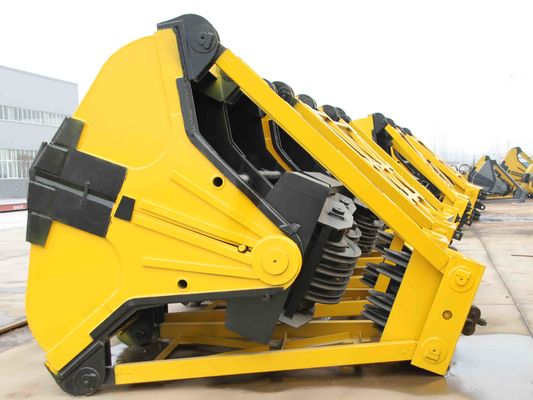

أربعة صور حبل صدفي كرين الميكانيكية دلو
